Vier Profi-Werkzeuge aus der Praxis: Dreiecksgeometrie mit DXF-Export für die CNC, Schraubenverbindungen nach VDI 2230, Passungen nach ISO 286 – und Schweißnähte nach EN 1993-1-8. Alle laufen offline, als eine einzige Datei, ohne Installation.

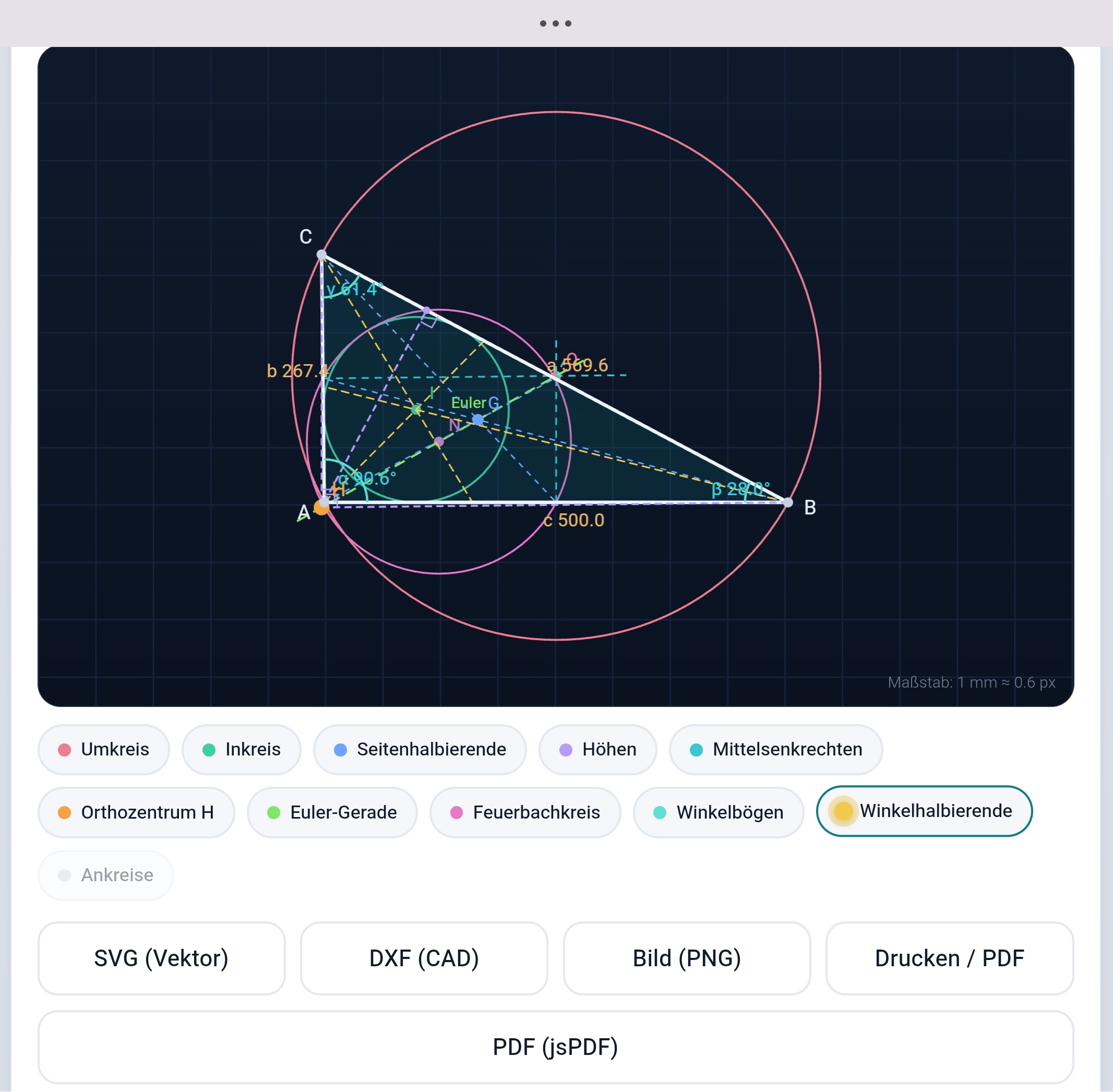

Drei Größen eingeben – das ganze Dreieck wird berechnet, maßstäblich gezeichnet und als DXF, SVG oder PDF exportiert.
Schraubenverbindungen nach VDI 2230 Blatt 1 auslegen – mit Sicherheits-Nachweisen, Assistenten und dokumentiertem Rechenweg.
Passungen und Toleranzen nach ISO 286 in Sekunden – mit selbstprüfendem Rechenweg, Pressverband nach DIN 7190 und geführtem Assistenten.
Schweißnähte nachweisen oder das a-Maß auslegen – mit echtem Nahtbild, über dreißig Rechenschritten und benannter Quelle je Schritt.
Ein falscher Winkel oder eine zu schwach ausgelegte Verbindung bedeutet Material, Maschinenzeit und Nacharbeit. Verlässliche Zahlen vor dem ersten Schnitt sparen bares Geld.
Gratis-Tools rechnen Standardfälle, brauchen Internet und liefern weder DXF noch einen prüffähigen Rechenweg. In der Halle ohne Empfang helfen sie gar nicht.
Eine Auslegung von Hand füllt schnell einen Nachmittag. Mit dokumentiertem Rechenweg auf Knopfdruck bleibt die Zeit fürs Konstruieren.

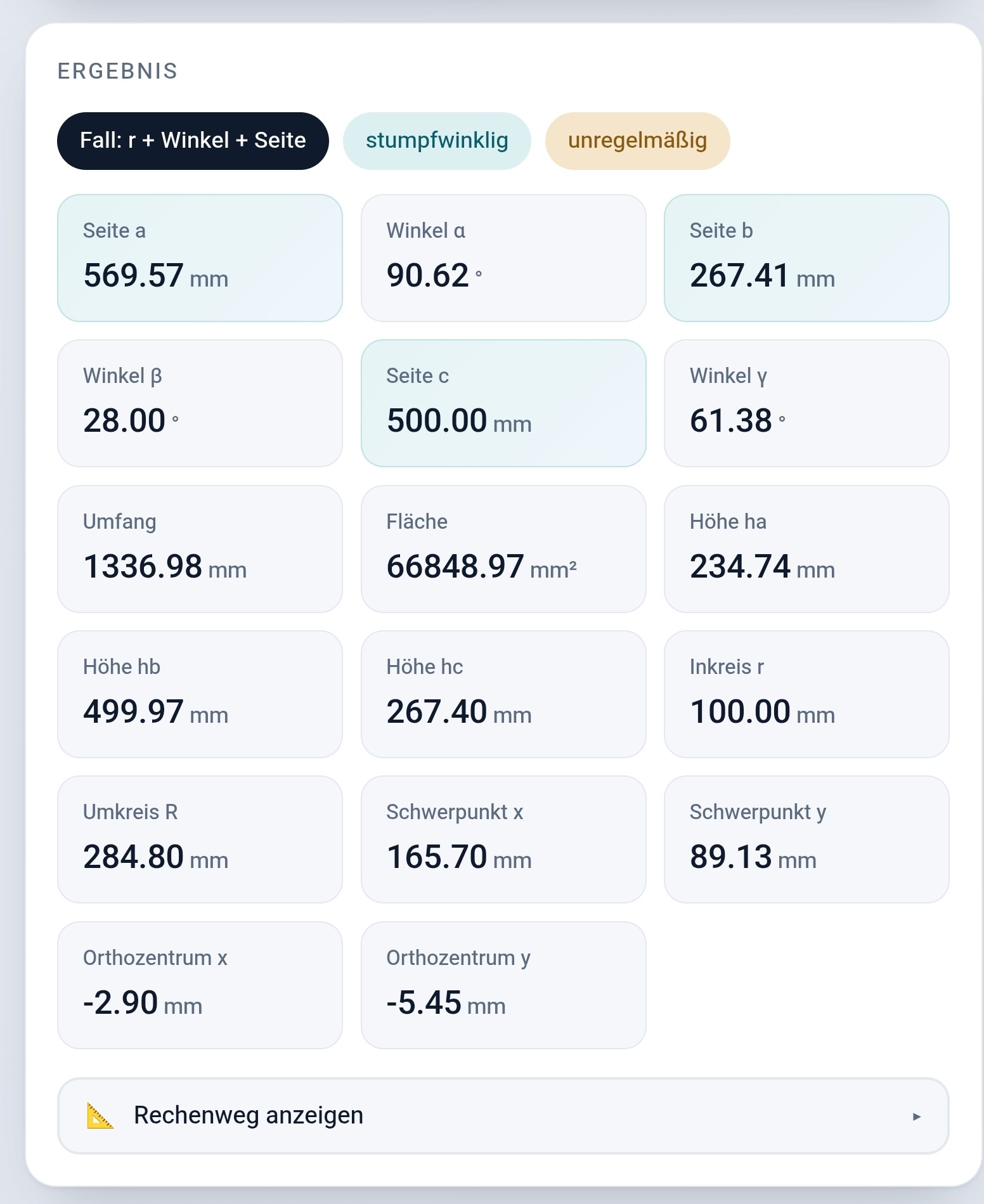

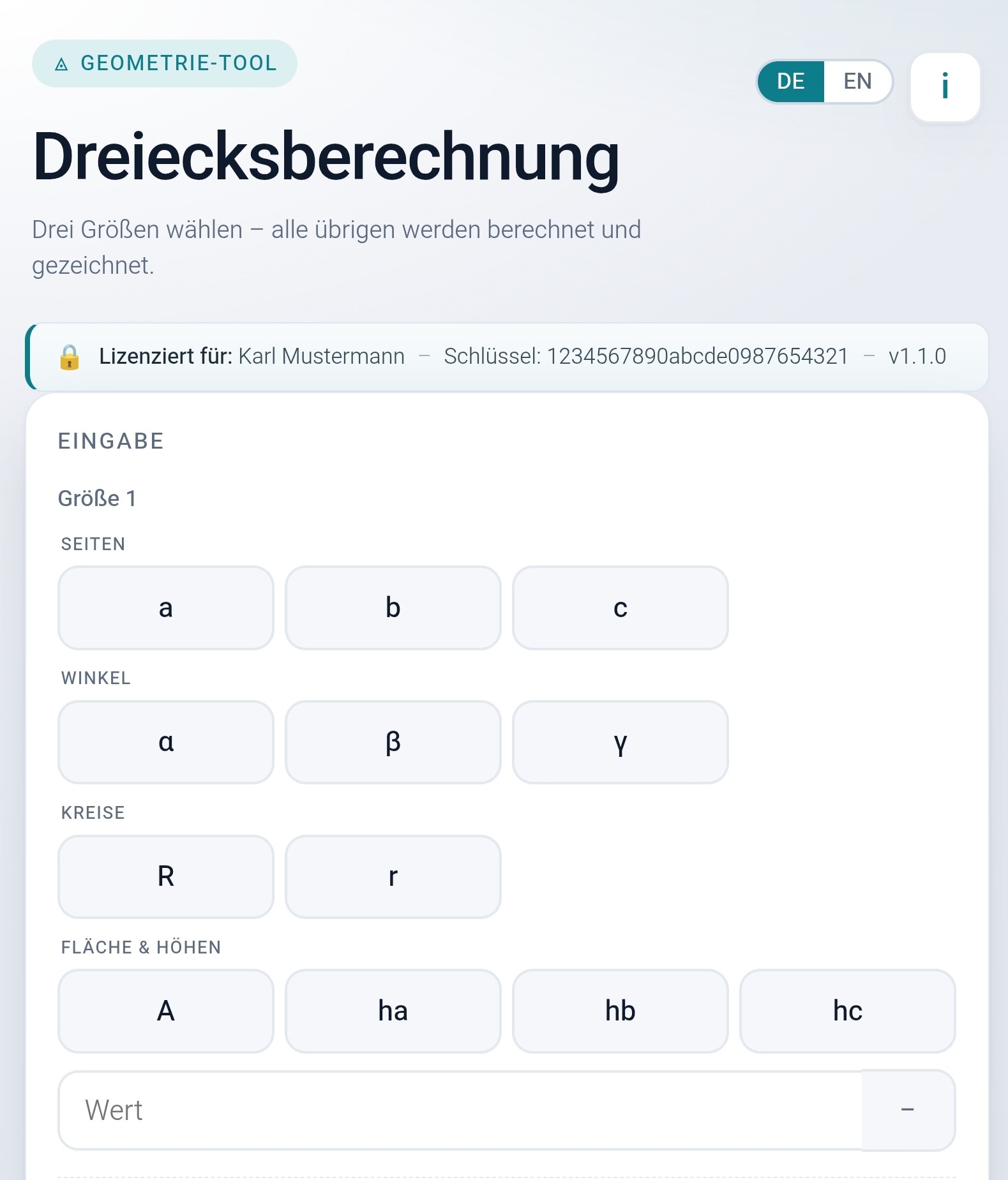

Drei Größen eingeben – alles andere wird berechnet, maßstäblich gezeichnet und exportiert. Auch aus Spezialgrößen wie Umkreis, Inkreis, Fläche oder Höhen, an denen Gratis-Tools scheitern.
Echtes DXF in realen Einheiten, sauber nach Layern getrennt – sofort importierbar.
Aus Umkreis, Inkreis, Fläche und Höhen das ganze Dreieck rekonstruieren – das kann kein Gratis-Tool.
Jeder Schritt mit Formel und eingesetzten Werten – ideal für Werkstatt-Doku und Ausbildung.
PNG, SVG, DXF und Drucken/PDF – komplett offline verfügbar.
Lieber erst ausprobieren? Gratis-Version testen
Von der Klemmkraft bis zur Einschraubtiefe: fünf Sicherheits-Nachweise mit Ampel-Bewertung, jeder Rechenschritt dokumentiert mit Formel, eingesetzten Werten und Normverweis.
40 Sekunden: Nachweise, Rechenweg, Schaubild, Assistenten, Export.
Fließen, Dauerhaltbarkeit, Flächenpressung, Gleiten/Reibschluss und Einschraubtiefe – auf einen Blick bewertet.
Jeder Schritt: allgemeine Formel, eingesetzte Werte, Ergebnis, Normverweis. Prüffähig für Doku und Kunden.
Flansch-Assistent (Querkraft aus Drehmoment), Dehnschraube mit Taillenquerschnitt, thermische Effekte.
Kraft-Verformungs-Diagramm mit F_M, F_V, F_SA und F_PA – direkt aus den eigenen Werten gezeichnet.
Jede Eingabe mit Erklärtext und empfohlenen Werten – in Deutsch, Englisch und Portugiesisch.
Word (.rtf), Drucken/PDF, CSV und Bild – dazu Speichern und Laden kompletter Berechnungsfälle.
Abgesichert durch über 2,2 Millionen automatisierte Rechen-Tests.
Lieber erst ausprobieren? Gratis-Version testen
Hinweis: Auslegungswerkzeug – Ergebnisse vor Produktivnutzung gegen die Originalnorm prüfen.
„Ø50 H7/g6“ eintippen – Sekunden später stehen Abmaße, Grenzmaße, Spiel oder Übermaß und die Passtoleranz nach ISO 286. Und jeder Schritt ist belegt: mit aufklappbarem, selbstprüfendem Rechenweg statt Blättern im Tabellenwerk.
40 Sekunden: Kurzeingabe, Rechenweg, Toleranzfeld, Assistent, Pressverband.
Abmaße, Höchst- und Mindestmaß, Spiel/Übermaß und Passtoleranz – als Einheitsbohrung oder Einheitswelle, per Auswahl oder Schnelleingabe.
Formel, eingesetzte Werte und ein Häkchen je Schritt – belegbar für Fertigung, QS, Kunden und Ausbildung.
Die Lage von Bohrung (grün) und Welle (blau) auf einen Blick – auf Wunsch verschoben „bei T °C“.
DIN 7190: Fugendruck, Sicherheiten, übertragbares Moment und Fügetemperatur – dazu Allgemeintoleranzen nach ISO 2768.
Geführte Passungsempfehlung mit Begründung, dazu Kostenampel, Messmittel- und Oberflächenhinweise.
Deutsch, Englisch und Portugiesisch komplett – inklusive Rechenweg; antippbares ⓘ an jedem Feld. Export als Word-Bericht (.rtf), Druck, Speichern & Laden.
Die Gratis-Version rechnet bereits mit vollem Funktionsumfang – nur Speichern, Druck und Export bleiben der Vollversion vorbehalten.
Lieber erst ausprobieren? Gratis-Version mit vollem Funktionsumfang testen
Hinweis: Berechnung ohne Gewähr – Ergebnisse vor Produktivnutzung gegen die Originalnorm prüfen.
Rechnet Schweißnähte im Stahlbau nach EN 1993-1-8 und im klassischen Maschinenbau – und zeigt dabei jeden einzelnen Schritt: vom Nahtbild über Schwerpunkt, Flächenmomente und Hauptachsen bis zur Vergleichsspannung am maßgebenden Punkt. Kein Nachweis ohne Rechenweg, keine Zahl ohne Quelle.
40 Sekunden: Nahtbild, Rechenweg mit Quellen, Rechenproben – und die Grenzen der Berechnung.
Aus Profil und tatsächlich geschweißten Kanten entsteht die echte Nahtgeometrie: Segmente, Schwerpunkt, Flächenmomente, Hauptachsen, Widerstandsmomente – und daraus der maßgebende Punkt. Das Nahtbild wird gezeichnet, mit Schwerpunktkreuz und Achsen.
Über dreißig Schritte, jeder mit Formel, eingesetzten Zahlen, Ergebnis und Quelle – Norm, Fachbuch oder ausdrücklich als Praxisrichtwert gekennzeichnet.
Rechenproben laufen bei jeder Berechnung mit: Sind die statischen Momente null? Ergibt I_p wirklich I_y + I_z? Ein fehlendes Häkchen heißt Rechenfehler im Programm – getrennt ausgewiesen von einem nicht erfüllten Nachweis.
Jede Ausgabe trägt eine Liste der Punkte, die dieses Programm bewusst nicht prüft – Grundwerkstoff, Beulen und Stabilität, Bauteilsteifigkeit, Ausführung und weitere. Im Nachweis selbst, nicht im Kleingedruckten.
Stahlbau nach EN 1993-1-8, nichtrostende Stähle nach EN 1993-1-4, Aluminium nach EN 1999-1-1 und klassischer Maschinenbau (Roloff/Matek, Decker) – getrennt gehalten, nie vermischt. Wahlweise Nachweis oder Auslegung des a-Maßes.
Wärmeführung und Vorwärmung nach EN 1011-2, Kosten, Zeit und Drahtbedarf sowie Zeichnungssymbole nach EN ISO 2553. Ausgaben: Drucken/PDF, Word (.rtf) mit Nahtbild und ein eigenes Dateiformat (.dts), das Eingaben statt Ergebnisse speichert.
Die Testversion rechnet alles – mit dem kompletten Rechenweg auf dem Bildschirm. Gesperrt sind ausschließlich die Ausgaben.
Sie ist ausdrücklich zum Weitergeben gedacht – an Kollegen, Azubis oder ins Büro nebenan.
Lieber erst ausprobieren? Gratis-Version testen
Hinweis: Hilfsmittel für fachkundige Anwender. Der Nachweis gilt der Naht, nicht dem Bauteil – Ergebnisse gegen die Originalnormen und die eigene Abnahme prüfen.
| DT-ProfiDreieck | DT-ProfiSchraube | DT-ProfiPassung | DT-ProfiSchweissnaht | |
|---|---|---|---|---|
| Für wen | Metallbau, CNC, Werkstatt, Ausbildung | Konstruktion, Berechnung, Maschinenbau | Konstruktion, Fertigung, QS, Ausbildung | Stahl- und Maschinenbau, Schweißfachingenieure, Technische Büros |
| Aufgabe | Dreiecke aus 3 Größen berechnen & zeichnen | Schraubenverbindungen nach VDI 2230 auslegen | Passungen & Toleranzen nach ISO 286 bestimmen | Schweißnähte nachweisen oder a-Maß auslegen |
| Stärke | DXF-Export direkt an CAD & CNC | Fünf Nachweise mit dokumentiertem Rechenweg | Selbstprüfender Rechenweg, Pressverband, Assistent | Echtes Nahtbild, Rechenweg mit Quellen, Rechenproben |
| Export | DXF, SVG, PNG, Drucken/PDF | Word (.rtf), Drucken/PDF, CSV, Bild | Word (.rtf), Druck, Speichern & Laden | Word (.rtf), Drucken/PDF, Speichern (.dts) |
| Preis | 69 € einmalig | 159 € einmalig | 139 € einmalig | 169 € einmalig |
Alle vier: offline, eine Datei, keine Installation, kein Konto.
Ja. Jedes Programm ist eine einzelne HTML-Datei, die im Browser läuft – auf Handy, Tablet und PC. Nach dem Download ist keine Internetverbindung nötig, es gibt kein Konto und keine Installation.
Der Kauf-Button führt zur Bestellseite von Digistore24 (gängige Zahlungsarten, Rechnung inklusive). Direkt nach der Zahlung steht die Vollversion zum Download bereit.
Bei DT-ProfiDreieck und DT-ProfiSchraube zeigt die Gratis-Version die Bedienung mit eingeschränktem Funktionsumfang; die Vollversion schaltet alle Berechnungsfälle, Assistenten und Exporte frei. Bei DT-ProfiPassung und DT-ProfiSchweissnaht wird bereits vollständig gerechnet – dort sind ausschließlich die Ausgaben gesperrt: Speichern, Öffnen, Drucken und Word.
Nein. Die Programme rechnen lokal im Browser. Diese Website nutzt weder Cookies noch Tracking; Details stehen in der Datenschutzerklärung.
Nein, und sie versuchen es nicht. Sie rechnen nachvollziehbar und benennen ihre Grenzen. Die fachliche Verantwortung für Lastannahmen, Werkstoffwahl, Ausführung und Abnahme bleibt beim Anwender; jedes Ergebnis ist gegen die Originalnormen und die eigene Abnahme zu prüfen.
DT-ProfiSchraube nach VDI 2230 Blatt 1, DT-ProfiPassung nach ISO 286, DIN 7190 und ISO 2768, DT-ProfiSchweissnaht nach EN 1993-1-8, EN 1993-1-4, EN 1999-1-1, EN 1011-2 und EN ISO 2553 sowie im Maschinenbau nach Roloff/Matek und Decker. Jeder Rechenschritt nennt seine Quelle.
Ja. Bei DT-ProfiSchweissnaht lässt sich jeder vorbelegte Wert per Haken durch einen eigenen ersetzen. Das Programm unterscheidet dabei sichtbar zwischen Tabellenwert aus der Norm, Anhaltswert aus der Praxis und Preisannahme mit Jahresangabe.
Einfach eine E-Mail an Dieter.Tepe@live.de – Antwort kommt direkt vom Entwickler. Rückmeldungen aus der Praxis fließen in die Updates ein.
Alle vier Gratis-Versionen laufen sofort im Browser – ohne Anmeldung, ohne Risiko.
